وقتی در مهندسی ژئوماتیک از «مدل سهبعدی» حرف میزنیم، منظور صرفاً یک مدل گرافیکی برای نمایش نیست؛ بلکه یک محصول اندازهپذیر و نقشهبرداریشده است که باید دقت هندسی، سیستم مختصات، و شاخصهای کیفیت مشخص داشته باشد. در این حوزه، خروجیها معمولاً شامل ابرنقاط (Point Cloud)، مدل رقومی سطح (DSM)، مدل رقومی زمین (DTM)، مش سهبعدی و ارتوموزائیک (Orthomosaic) هستند؛ محصولاتی که پایهی تحلیلهای مهندسی، پایش، و تصمیمگیری مکانیاند.
در فتوگرامتری و سنجشازدور، مدل سهبعدی یعنی بازسازی هندسهی سطح زمین/عارضه با وابستگی به:
ژئورفرنس دقیق (GNSS/IMU، GCP/CP)
پارامترهای دوربین/سنسور (کالیبراسیون و مدل خطا)
روشهای تنظیم شبکه (Bundle Adjustment)
کنترل کیفیت (RMSE، پراکنش خطا، گزارش دقت)
به همین دلیل، «مدل سه بعدی ژئوماتیکی» بیشتر یک محصول نقشهبرداری است تا یک خروجی صرفاً بصری.
خروجیهای رایج سه بعدی در فتوگرامتری و سنجشازدور

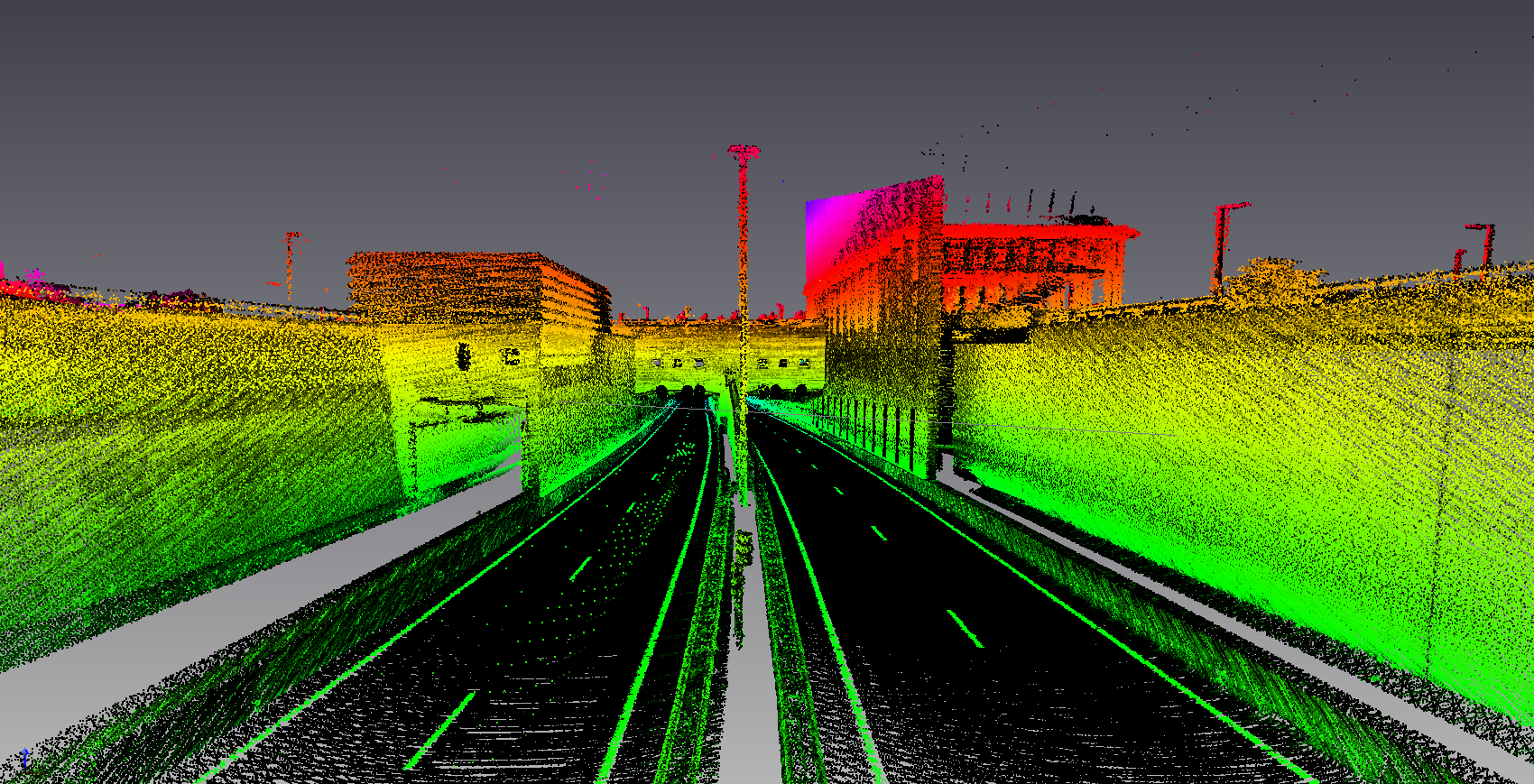

ابرنقاط (Point Cloud)
ابرنقاط قلب بازسازی سهبعدی است و برای:
حجمبرداری (Stockpile)
مدلسازی سازهها و معادن
استخراج عوارض (خطوط شکست، لبهها، ساختمانها) استفاده میشود.
DSM و DTM (مدلهای رقومی)
DSM: سطح شامل ساختمان، درخت، سازهها
DTM: زمینِ عاری از عوارض (Bare Earth) کاربرد: هیدرولوژی، سیلاب، شیب/جهت، طراحی مسیر، مطالعات خاکبرداری.

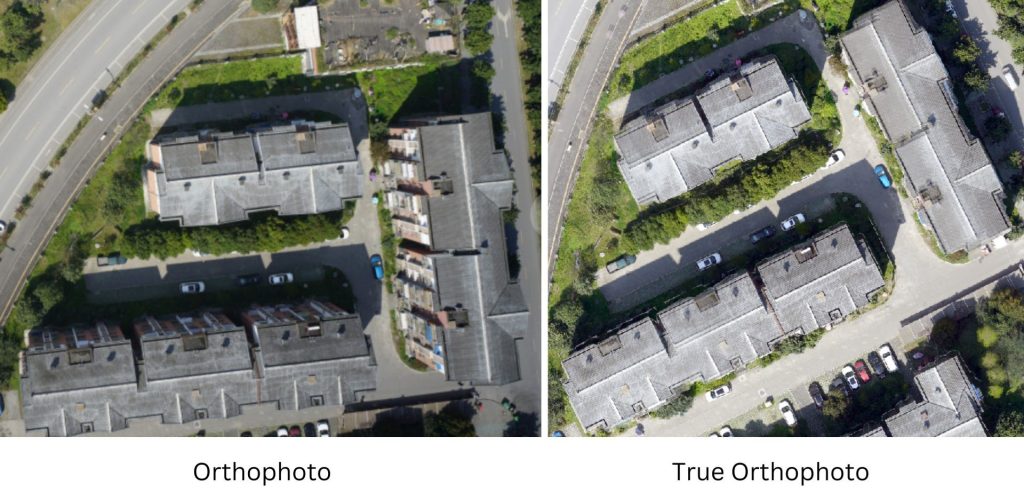

ارتوموزائیک (Orthomosaic)
تصویر موزاییکی با تصحیح اعوجاج و مقیاس یکنواخت برای:
نقشهبرداری پایه
پایش تغییرات
تفسیر و رقومیسازی که بهخصوص در پروژههای پهپادی بسیار کلیدی است.

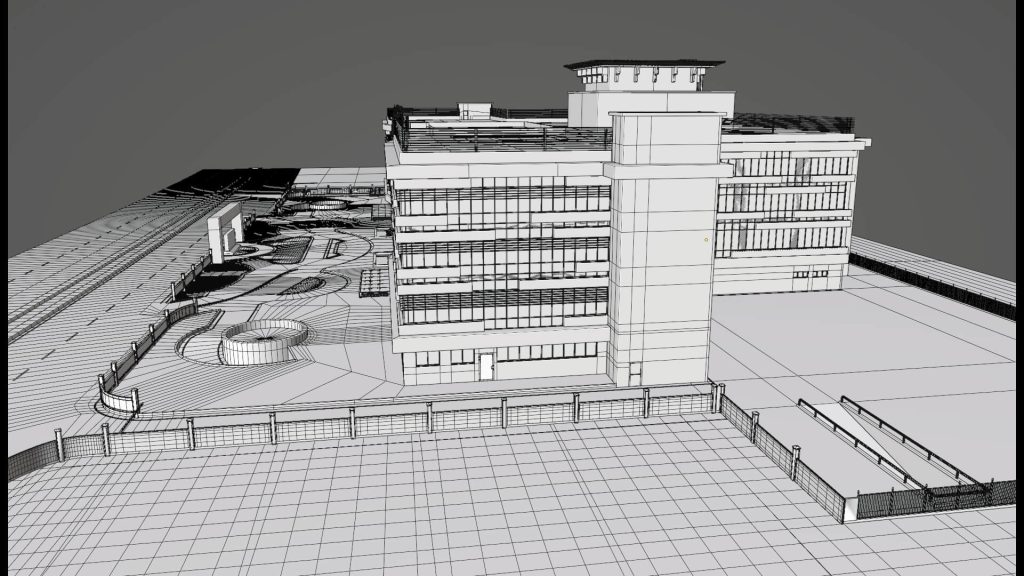

مش سهبعدی و مدل بافتدار
(Textured Model)
برای نمایش واقعگرایانه و ارائهی مدیریتی/کارفرمایی، و همچنین مدلسازی شهری و میراث فرهنگی کاربرد دارد.
روشهای تولید مدل سهبعدی در ژئوماتیک
الف) فتوگرامتری (پهپاد/دوربین زمینی)
مبتنی بر همپوشانی تصاویر و استخراج نقاط مشترک:
مناسب برای پروژههای مهندسی با دقت بالا
خروجیهای متنوع (Orthomosaic، DSM/DTM، Point Cloud، Mesh)
ب) سنجشازدور (ماهوارهای)
بسته به نوع داده:
Stereo Satellite برای بازسازی ارتفاعی و DSM در مقیاسهای بزرگ
دادههای چندطیفی برای تحلیل پوشش زمین (کمک به تفکیک عوارض و طبقهبندی)
ج) LiDAR (هوابرد/زمینی)
مزیت اصلی: نفوذ بهتر در پوشش گیاهی و تولید DTM با کیفیت بالاتر در مناطق جنگلی/پیچیده.
